剪式千斤頂?shù)慕Y(jié)構簡圖及工作原理
剪式千斤頂是家用車檢修車輛、更換車輛時的標配工具，平時都被放置在家用車的備胎槽里，當輪胎發生故障時才會用它來暫時頂升起汽車，所以它是一種常用但是不常被我們見到的工具。

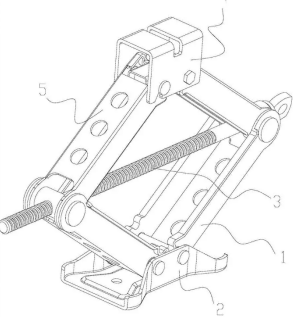

上圖是千斤頂?shù)慕Y(jié)構簡圖，它其實就是一個立著放的平行四邊形。對角用一根螺桿連接，旋轉螺桿，螺紋孔會沿螺桿橫向移動來改變對角的距離，距離縮小使平行四邊形對角橫向距離縮小，但縱向高度升高達到舉升的目的;反向旋轉對角距離變大平行四邊形橫向伸長但縱向高度降低可以將重物放下。螺紋角度經過設計具有自鎖功能，螺桿不轉時千斤頂高度會鎖定。
因為千斤頂體型小，沒有必要配備那么長的螺桿，所以采用的是蝸輪蝸桿結構實現自鎖。平行四邊形的聯動采用24齒齒輪一比一傳動。傳動方式是：蝸桿帶動齒輪→桿件→齒輪→桿件→齒輪，首尾相接形成一個傳動閉環。
剪式千斤頂體積小重量輕，簡單可靠并且價格便宜，一般家用車都是標配這種千斤頂。
